产品简介：

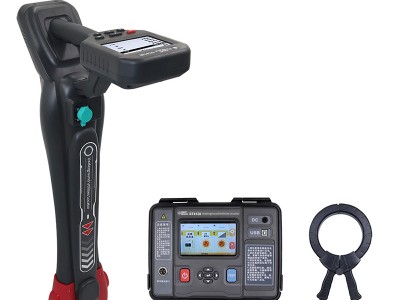

智能管线探测仪又名管线仪、路径仪，是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、故障查找等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、A字架（选配)等组成。智能管线探测仪能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有抗干扰能力，能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。
接收机技术参数
| 功 能 | 管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、A字架故障查找（选配功能) |
| 电 源 | 8.4V大容量可充锂电池 |
| 输入方式 | 内置接收线圈、柔性卡钳、A字架（选配功能) |
| 接收频率 | 主动探测频率：250Hz、577Hz、640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz 工频被动探测频率：50Hz、60Hz 射频被动探测频段：中心频率分为32.7kHz、65.6kHz、81.9kHz、197kHz |
| 管线探测模式 | 宽峰法、窄峰法、音谷法 |
| 管线探测显示 | 经典定位模式，导线巡航模式，信号畸变测量模式 |
| 管线探测 检测范围 | 直连法：一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 感应法：适用于埋地深度小于2m的线缆 |
| 深度和电流 | 实时显示电缆深度和电流值 |
| 管线测量深度 | 0-20m |
| 深度精度 | 平面位置精确定位精度：目标电缆或管线的中心轴线位置： ±5%（埋深在0-3m）-10%（埋深在3m-20m） |
| 正误提示 | 排除邻近电缆干扰，在测量有邻近电缆时，根据邻近电缆反馈的不同信号强度与测量电流相位可以区分邻近电缆的测量，在跟踪电缆的过程中，观察相位表盘和指针指向，区分被测线缆和邻近线缆 |
| 声音指示 | 随信号强度变化的调频音调 |
| 抗干扰能力 | 极窄的接收频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰 |
| 干扰距离 | 使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。 接收机不受发射机干扰的最小距离往往需要试验确定： 管线探测：耦合法5m之外，感应法20m之外可确认为无干扰 电缆识别：耦合法2~5m之外可确认为无干扰 |
| 电缆识别 | 鉴别方式：柔性卡钳智能鉴别； 可标定电缆数量：1～20条； 标定值：接收信号与发射信号的电流百分比在标定值75%~135%之间为识别成功条件之一； 方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 |
| 电缆识别 检测范围 | 直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0~20公里，主要由接地电阻与线缆电阻决定) 耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0~6公里，主要由接地电阻与线缆电阻决定) |
| 液 晶 | 4.3寸LCD彩屏液晶（高亮屏），阳光下可见 |
| 触 摸 | 有，电容触摸 |
| 尺 寸 | 约350mm(长)×155mm(宽)×700mm(高) |
| 质 量 | 约2kg |
| 连接接口 | Type-C USB接口、航空插座 |
| 线圈内径 | φ200mm（可以根据需要定制更大口径） |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃~50℃；≤95％RH, 无结露 |
| 耐 压 | AC2000V/rms(外壳前后两端之前) |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
发射机技术参数
| 功 能 | 多种频率信号发射方式 |
| 电 源 | 10.8V大容量可充锂电池 |
| 输出方式 | 直连法、耦合法、感应法 |
| 输出频率 | 250Hz、577Hz，640Hz，1.28kHz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10.2kHz，32.7kHz，65.6kHz，81.9kHz，197kHz |
| 输出模式 | 自动识别，根据不同配件自动识别 |
| 输出功率 | 15W max，9档可调 |
| 阻 抗 | 全自动实时阻抗匹配和保护功能 |
| 直连输出电压 | 150Vpp max |
| 电路保护 | 具有过载和短路保护 |
| 液 晶 | 5寸LCD彩屏液晶 |
| 触 摸 | 有，电容触摸 |
| 仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
| 质 量 | 发射机约3.85kg；发射钳约1.18kg |
| 充电器 | DC 11.1V 3A |
| 发射钳尺寸 | 长宽厚297mm×194mm×39mm |
| 发射钳内径 | φ125mm |
| 发射钳线长 | 3m |
| 测试线 | 红色测试线3m，黑色测试线3m |
| 连接接口 | USB接口、DC接口、航空插座 |
| 抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
